什么是马蹄图？马蹄图的原理和构成

马蹄图（Chromaticity Diagram）作为色彩科学中最重要的工具之一，为我们提供了一套精确的色彩"语言"。那么，什么是马蹄图？本文简单介绍了马蹄图的原理和构成。

马蹄图的科学基础

1 人眼视觉的生物学机制

马蹄图的诞生源于对人类视觉系统的深入研究。人眼视网膜中包含三种视锥细胞，分别对短波（S，蓝）、中波（M，绿）和长波（L，红）光线敏感。这三种细胞的兴奋程度组合，构成了我们感知色彩的基础。19世纪，托马斯·杨和赫尔姆霍兹提出的三色理论为现代色度学奠定了基础，而马克斯韦尔的颜色匹配实验则首次量化了色彩混合的规律。

2 色彩科学的关键突破

20世纪初，科学家们面临一个关键挑战：如何建立一套标准化的色彩描述系统？国际照明委员会（CIE）在1931年通过一系列精确的颜色匹配实验，收集了大量观察者的视觉数据。这些实验发现，某些高饱和度的色彩（如纯青色）无法通过简单的红、绿、蓝三原色相加得到，而需要"负值"的红色光才能匹配。这一发现直接促成了XYZ色彩空间的诞生。

马蹄图的构成原理

1 CIE 1931 XYZ色彩空间

CIE 1931 XYZ系统是一个虚拟的色彩空间，其中：

X、Y、Z是三个虚构的正值刺激量

Y分量直接对应于亮度感知

X和Z是为了数学处理方便而设计的参数

通过归一化处理，我们可以得到色度坐标：

x = X/(X+Y+Z)

y = Y/(X+Y+Z)

z = 1-x-y

2 马蹄图的几何特征

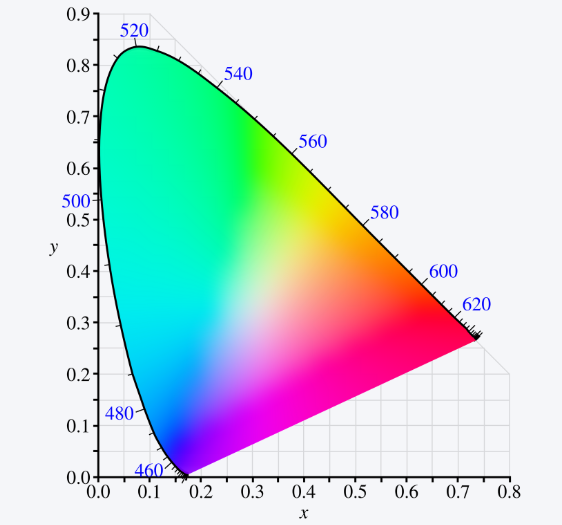

将光谱色在xy坐标系中绘制，就形成了著名的马蹄图形状：

上部曲线：从380nm（紫色）到780nm（红色）的光谱轨迹

底部直线：连接光谱两端的非光谱色（紫红色系）

中心区域：所有可能的混合色

白点位置：代表标准白光（如D65日光）

马蹄图的应用实践

1 显示技术领域

在现代显示技术中，马蹄图发挥着核心作用：

色域定义：sRGB、Adobe RGB等标准都以马蹄图为基准

色彩管理：确保不同设备间色彩再现的一致性

量子点技术：通过窄波长发光扩展显示色域

2 工业生产应用

汽车涂料：通过色差ΔE控制批次间颜色一致性

印刷行业：ISO标准基于马蹄图制定油墨配方

纺织业：染料选择和色彩质量控制

3 照明设计与评估

显色指数（CRI）：评价光源还原物体真实颜色的能力

色温规划：从暖光到冷光的科学布局

健康照明：研究不同色光对人体节律的影响

第四章：马蹄图的局限与改进

4.1 感知均匀性问题

原始马蹄图存在明显的感知不均匀性：

绿色区域色差辨别阈值较大

蓝色区域色差辨别阈值较小

这促使了1976年CIE u'v'均匀色度图的诞生。

4.2 高动态范围挑战

随着HDR技术的发展，传统马蹄图面临新挑战：

无法准确表示超高亮度色彩

超饱和色的描述受限

需要三维色彩空间补充

4.3 现代解决方案

CIELAB色彩空间：引入明度维度

色貌模型：考虑观察环境因素

光谱成像技术：突破三色限制

从1931年诞生至今，马蹄图已经走过了90多年的历程。在这个数字化、智能化的新时代，它依然是连接物理世界与视觉感知的重要桥梁。随着显示技术的不断突破和人类对色彩认知的持续深入，马蹄图这一经典工具必将继续演进，在VR/AR、数字艺术、医疗影像等新兴领域发挥更加重要的作用。理解马蹄图，不仅是掌握一门技术工具，更是打开了一扇通往丰富多彩的视觉世界的大门。
