一文读懂CIE 1931色度坐标

1. 定义

图中的颜色，包括了自然所能得到的颜色。这是个二维平面空间图，由x-y直角标系统构成的平面。为了适应人们习惯于在平面坐标系中讨论变量关系，而设计出来的。在设计出该图的过程中，经过许多数学上的变换和演算。此图的意义和作用，可以总结成两句话：

（1）表示颜色视觉的基本规律。

（2）表示颜色混合与分解的一般规律。

2. 坐标系一x，y直角坐标系

x-表示与红色有关的相对量值。

y一表示与绿色有关的相对量值。

z-表示与蓝色有关的相对量值。并且z=1-（x+y）

3 . 形状与外形轮廓线

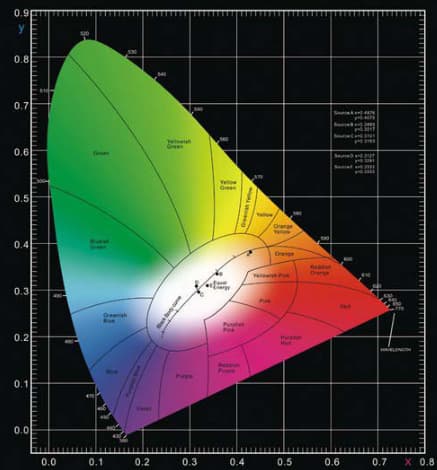

形状一一舌形，有时候也称“舌形曲线”图。由舌形外围曲线和底部直线包围起来的闭合区域。舌形外围曲线一一是全部可见光单色光颜色轨迹线，每一点代表某个波长单色光的颜色，波长从390nm到760nm。在曲线的旁边。标注了一些特征颜色点的对应波长。例如图中510nm520nm-530nm等。底部直线一一连接390nm点到760nm点构成的直线，此线称为紫红线。

4.色彩

这是一个彩色图，区域内的色彩，包括了一切物理上能实现的颜色。很遗憾的是，很难得真正标准的这种资料，经常由于转印而失真。

5. 应用价值一一颜色的定量表示

用（x，y）的坐标值来表示颜色。白色应该包含在“颜色”这个概念范围内。

6. 若干个特征点的意义

（1）E点一等能白光点的坐标点

E点是以三种基色光，以相同的刺激光能量混合而成的。但三者的光通量并不相等。E点的CCT=5400K。

（2）A点一CIE规定一种标准白光光源的色度坐标点这是一种纯钨丝灯，色温值CCT=2856。

（3）B点一CIE规定的一种标准光源坐标点B点的CCT=4874K，代表直射日光。

（4）C点一CIE确认的一种标准日光光源坐标点（昼光）C点的CCT=6774K。

（5）D点一有时候也标为D光源称为典型日光，或重组日光；CCT=6500K。

7. 三条特殊线

（1）黑体色温轨迹线：在舌形曲线的中部，跨过白色区，有一条向下弯的曲线，这就是黑体色温轨迹线。这条曲线表示黑体在不同温度下发光颜色的变化轨迹。色温的变化范围从1000K到无穷大。但实际上常用的是1000K-1400K范围。

（2）单色光轨迹线：即色度坐标图中的舌形曲线，可见光的波长所对应颜色的轨迹线。曲线上的任意一点，表示一种光的波长，及其表现的颜色。

（3）紫红线：连接舌形曲线两端的直线。表示红色和紫色混合后颜色的轨迹。称为紫红线

8. 20个特定颜色区

在舌形曲线所包围的区域内，被分成20个颜色区域。在每个区域内，被认为颜色基本相同，每个颜色区都是一个平均主波长，或者补色主波长，而且还有相应的英文名称。它们的英文一中文名，对照如下：

1. Red一红色

2.Pink一粉红色

3.Reddis Orange一橙红色

4.Yellishpink一粉黄色

5.Orange一橙色

6.0range-Yellow一橙黄色

7.Yellow一黄色

8.reenish Yellow一黄绿色

9.Yellow Green一绿黄色

10.Yellowish Green一淡黄绿色

11.Green一绿色

12.Bluish Green一淡蓝绿色

13、Greenish Blue一淡绿蓝色

14.Blue一蓝色

15.Purplish Blue淡紫蓝色

16.Purple Violet一紫罗兰的紫色

17.Reddish Purple一淡红紫色

18.Purplish Pink一淡紫粉红色

19.Purplish Red一紫红

20.中心区一白光区

9.光色的互补

若两种颜色的光，按一定比例混合后可得到白光，则这两中色光称之为互补。在色度坐标图中，凡是穿过白色区的直线，都可以找到一对互补的颜色光。当然，穿过等能白光点E点的直线两端，也能找到一组互补的颜色光。在色度坐标图中，任意两点的光色，连接两点的直线，则这种光色混合的结果光色也总在这条直线上的某一点。假如该直线不穿过白色区，这两点的光色不能称为互补。

10. 白光与其他颜色光的混合一主波长和补色主波长

将白光和一种适当的光谱色混合，可配得所需要的任何颜色光。若所选择的白光是E点等能白光。选择任意一点C，连接CE并延长，交于单色轨迹线上的，

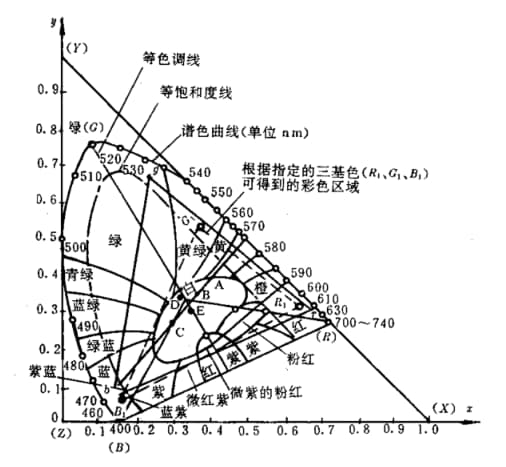

则C’单色光的波长，称为C点光的主波长。主波长入代表线上各点光谱色的主色调。若选择FEN三角形内的A点，连接EA，但不能向A的方向延长，而应将线向左上方延长，交于单色轨迹线上的A’点，则A’点的波长，称为A点的补色主波长。补色主波长，也是表示AA’线上各点颜色的主色调。

11.颜色深浅的定量表示法

颜色领域的色调，类似于音乐中的间调。音乐中的一首曲子，有C调，F调等，色度学中则用主波长表示色调。音乐中的发音调有高音调，低音调。色度学中对应有颜色深浅。颜色的深浅是用兴奋纯度Pe来表示的。（参照第11 节中的图）显然，在线上，C’点的颜色最深，以后就逐渐变淡，到了E点就完全变成白色了。

12.颜色光的混合

利用xy色度坐标图，可以用来表示任意两种颜色光的混色关系。是色度坐标上的两个光谱色。要把两种光进行混合，只要连接两个点，即可得到直线，混色的结果颜色点也必然在该直线上的某个点。

13.颜色光的混合

利用xy色度坐标图，可以用来表示任意两种颜色光的混色关系。是色度坐标上的两个光谱色。要把两种光进行混合，只要连接两个点，即可得到直线，混色的结果颜色点也必然在该直线上的某个点。13.颜色的宽容度

在xy的色度坐标图上，每一点都代表一种确定的颜色。任何一个点和周围相邻点的颜色，应该是不相同的。但是点之间若靠得比较近，人的眼睛是不能分辨的。只有当两点之间的距离足够大，我们才能感觉到它们的差别。人眼感觉不出颜色变化的最大范围，称为颜色宽容量。有人研究表明，在色度坐标图上的不同位置，颜色的宽容量并不是相同。蓝色区的宽容量最小，绿色区的宽容量最大。也就是说，色度图的不同区域，相等的距离并不能代表视觉上的相等色度差。这是色度坐标图的一种缺陷。
