色度学常用的光学物理量——光谱透射比

光谱透射比精确表征材料对光波的传输能力，是光学材料性能评价、透明介质颜色分析的核心物理量，为光电产品设计与质量控制提供关键依据。

物理本质与测量原理

光学传输机制

光谱透射比的物理本质反映光与物质的相互作用机制。当光波穿透介质时，部分光子被吸收（吸收系数α），部分被散射（散射系数σ），剩余部分直接透过。根据能量守恒定律：τ(λ) + α(λ) + ρ(λ) = 1，其中ρ(λ)为反射比。对于非散射介质，透射比服从比尔-朗伯定律：τ(λ) = e^(-μ·d)，其中μ为线性衰减系数，d为材料厚度。

散射介质的光传输更为复杂，需采用辐射传输理论描述。米氏散射理论适用于球形颗粒，瑞利散射适用于小颗粒（直径<<波长）。实际测量中，总透射比τtotal包含直接透射分量τdirect和漫透射分量τdiffuse，两者比例取决于材料雾度特性。

标准化测量体系

国际标准严格规定测量条件。ISO 13468-1规定使用积分球测量总透射比，样品置于球体入口，测量所有透射光通量。ASTM D1003规定雾度测量方法，区分直透光和散射光。测量环境要求温度23±2℃，湿度50±10%，避免环境光干扰。

仪器校准采用标准参照法。使用已知透射比的标准样品（如中性密度滤光片）建立校准曲线。空气参比（无样品）设置为100%透射，完全遮光设置为0%透射。定期验证确保仪器线性响应，透射比在0-100%范围内误差≤0.5%。

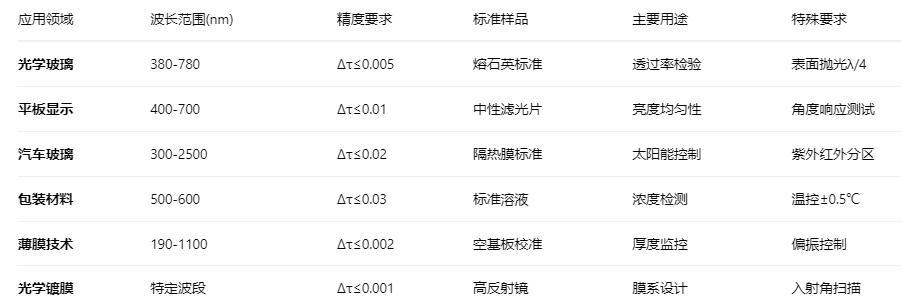

各行业应用标准与技术参数

实际应用与技术实现

光学材料性能评价

光学玻璃透过率检测要求最严格。根据ISO 9050，建筑玻璃的可见光透射比τv需≥0.70（安全标准），紫外线透射比τuv≤0.40（防晒要求）。光学镜头材料测量380-780nm全波段透射比，要求τ(550nm)≥0.985，且色差系数（阿贝数）符合设计规范。

激光元件需测量特定波长透射比。Nd:YAG激光器1064nm处τ≥0.995，反射损耗≤0.5%。测量使用高功率激光源，需考虑热透镜效应。红外材料测量扩展至2-14μm波段，使用傅里叶变换红外光谱仪（FTIR），分辨率达0.1cm⁻¹。

液体与气体分析

溶液浓度检测基于比尔定律。紫外可见分光光度计测量特定波长透射比，反算浓度值。DNA分析测量260nm透射比，蛋白质检测用280nm波段。测量使用石英比色皿，光程精度±0.01mm。

气体分析采用长光程技术。环境监测测量CO₂在4.26μm的红外透射比，灵敏度达ppb级。工业过程控制在线测量烟气透射比，光程长度达10-100m，使用多次反射池增强信号。

特殊材料测量技术

散射材料测量

乳浊液体和浑浊介质需区分直透和漫透成分。雾度计测量总透射比τtotal和直透比τdirect，计算雾度值H = τdiffuse/τtotal。牛奶的雾度通常为0.85-0.95，饮用水的雾度＜0.01。测量使用积分球和光阱组合，精确分离不同透射分量。

各向异性材料需偏振测量。液晶显示单元测量不同偏振方向的透射比，对比度要求≥1000:1。拉伸薄膜测量机器方向和横向的透射比差异，评估取向程度。使用偏振片和旋转样品台，测量穆勒矩阵全参数。

高温与高压环境

极端条件下测量需要特殊技术。高温炉配合水冷样品架，测量熔融玻璃在1000℃下的透射比。高压池用于超临界流体研究，耐压能力达100MPa。这些特殊测量需校正窗口效应，排除容器本身的影响。

在线测量系统实现过程监控。流延薄膜生产线安装在线透射仪，实时测量厚度均匀性。注塑成型机集成光纤传感器，监控塑料熔体透明度。这些系统抗振动、耐污染，适应工业环境。

测量误差分析与控制

主要误差来源

表面反射是最大误差源。未镀膜玻璃表面反射损失约4%，双面反射达8%。通过指数匹配液可减少反射误差，但可能污染样品。更准确的方法是测量反射比和透射比，计算得到真实吸收。

散射误差在雾度样品中显著。前向散射光被误认为透射光，导致透射比偏高。使用带光阱的积分球可有效收集散射光，准确测量直透成分。仪器杂散光需控制在0.01%以下，特别是紫外区测量。

不确定度评定

A类不确定度通过重复测量评定。10次测量标准偏差表征随机误差，通常要求s≤0.001。B类不确定度包括仪器校准不确定度（0.2%）、标准样品不确定度（0.3%）、环境波动影响（0.1%）。合成不确定度一般控制在0.5%以内。

实验室间比对验证测量准确性。使用共同样品，多个实验室测量同样品透射比，结果差异应小于1%。能力验证计划定期开展，确保实验室保持可靠测量能力。
