反射式光密度计的测量原理和仪器推荐

在印刷车间里，品控人员经常需要回答一个问题：这批印品的墨层厚度够不够？颜色浓度是否达标？ 这个问题的答案，就藏在反射密度值里——它直接反映了油墨层的厚度和颜色浓度，是印刷质量管控的核心指标之一。

那么，反射式光密度计是如何测量这个数值的？它背后有哪些技术标准？市面上的仪器又该怎么选？这篇文章帮你理清思路。

一、什么是反射密度？

反射密度的基本逻辑很简单：油墨层越厚，吸收的光越多，反射的光越少，密度值越大；油墨层越薄，吸收的光越少，反射的光越多，密度值越小。

测量原理上，反射密度定义为反射率倒数的常用对数。仪器通过测量样品表面的反射光量，与标准白色基准进行比较，计算出密度值。在实际反射测量仪器中，主要采用45°/0°和0°/45°两种几何测量条件。

二、测量原理：光路与几何条件

反射式光密度计（以下简称密度计）是通过测量物体表面反射特性来确定物体反射密度值的仪器。在印刷行业里，反射式光密度计是用来控制产品质量的一种仪器。

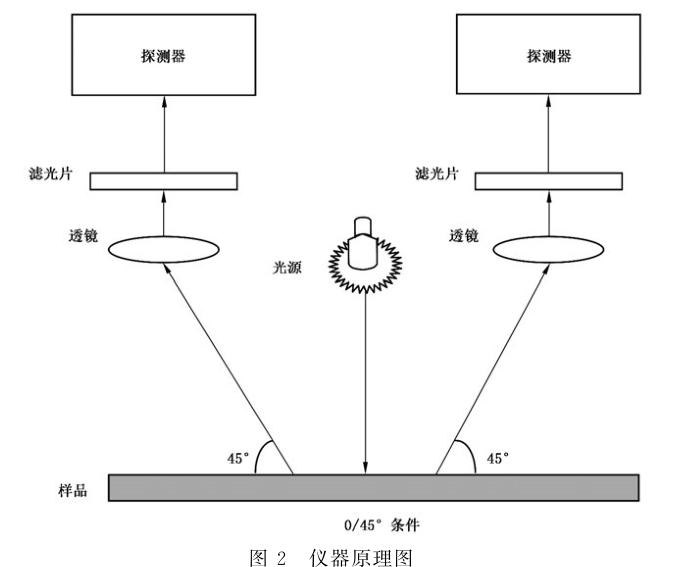

仪器的测量原理是由一组入射角为45°的环形照射光照射物体表面，从物体表面反射的光由垂直或45°环形几何位置上的探测器采集。经过一组滤光片分光或者光栅、棱镜分光后，投射到感光器上，光信号的强弱转化为电信号的大小，通过数据采集器进行数据采集及处理，经过仪器里设定的数学公式计算得出密度值，此两种条件测得的密度值是可逆的。

密度计照明光源的光谱功率分布应与国际照明委员会规定的标准A光源一致，光探测器光谱响应度应符合明视觉光谱光效率函数V(λ)。对于彩色反射密度计，进行青、品红、黄色测量时，青色用红色滤光片、品红色用绿色滤光片、黄色用蓝色滤光片，分别匹配相应油墨的补色光谱响应。

三、仪器推荐：三款密度计怎么选？

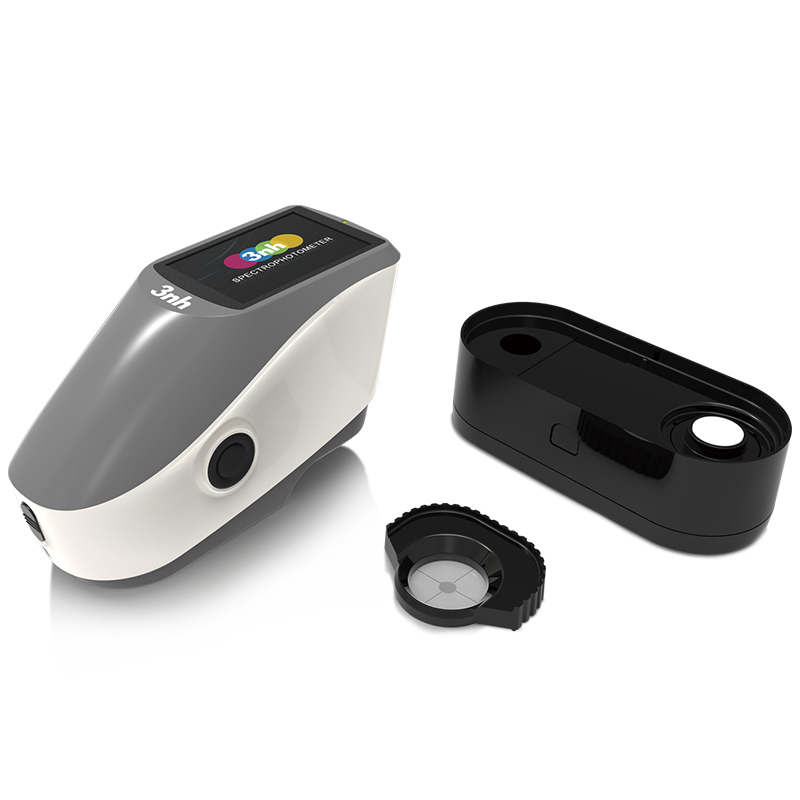

PS30分光密度仪：基础型入门选择。采用45/0环形均匀照明光学系统，结合高精度纳米分光器件，涵盖ISO Status T、E、A、I、M密度标准。测量波长范围400~700nm，半带宽10nm，反射率测定范围0-200%。适合中小型印刷企业的日常品控与来料检验。

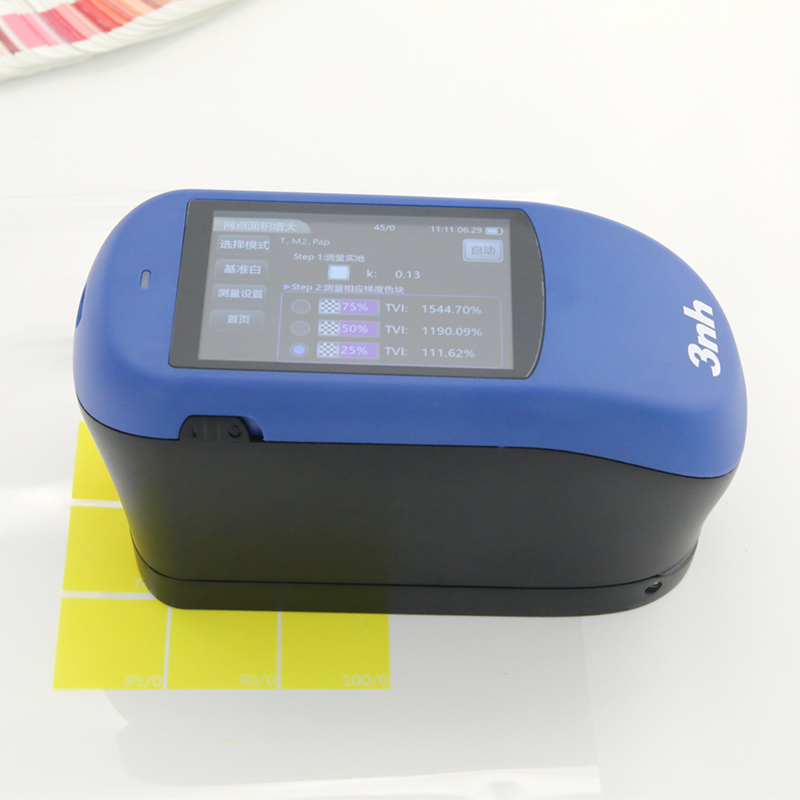

TS1050分光密度仪：专业版进阶之选。专为大中型印刷企业、专业质检机构、包装集团打造的高精度品质管控设备。采用平面光栅分光技术，配备双阵列40组硅光电池二极管感应器，密度重复性达0.001D。支持密度扫描功能，可全面掌握印刷质量分布情况。20000条超大容量存储满足批量检测的数据追溯需求。台间差ΔE*ab≤0.20，保证多台设备数据一致。

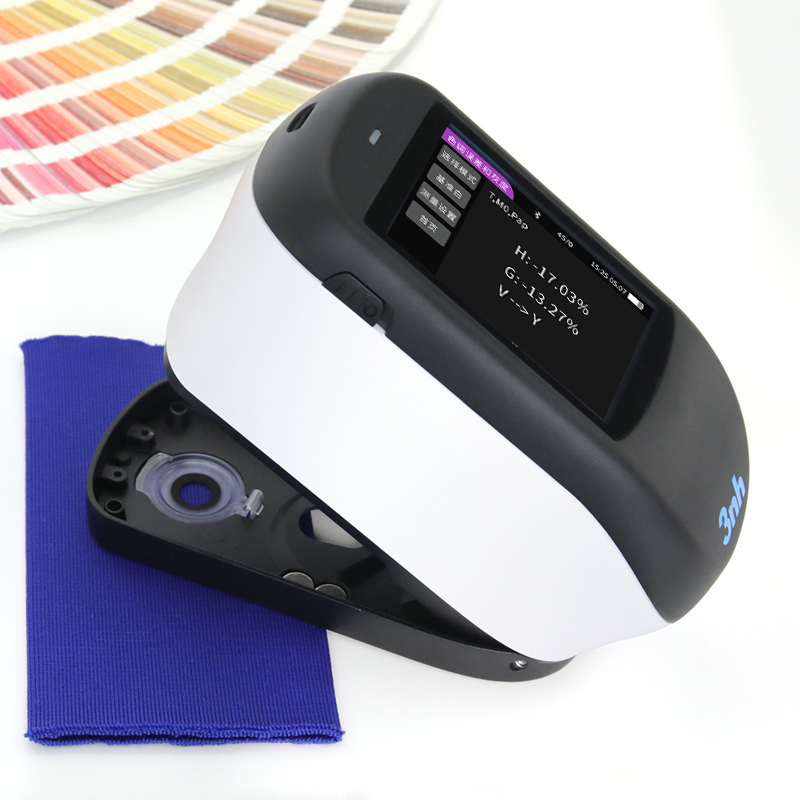

YD5050分光密度仪：旗舰级配置。采用45/0几何光学结构，凹面光栅分光配合256像元双阵列CMOS感应器。测量波长范围400~700nm，波长间隔10nm。密度值重复性≤0.001D，色度值ΔE*ab≤0.03。支持ISO 13655测量条件（M0/M1/M2/M3），可精确实现ISO Status T、E、A、I密度测量。密度指数涵盖密度值、密度差、网点面积、网点增大、叠印等。适合大型印刷集团与第三方检测机构。

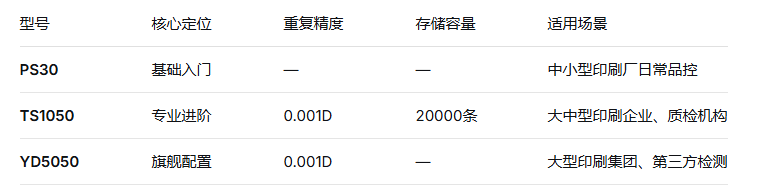

四、选型参考

选型核心依据是检测精度要求、检测频次和预算。日常产线抽检，PS30足以胜任；需要更高精度和数据追溯能力，TS1050是专业之选；实验室质检与集团化多设备协同，YD5050的旗舰配置值得考虑。如需了解更多选型细节或申请样品实测，欢迎联系三恩时技术团队。
