分光密度仪的色度功能机色度测量方法

发布日期:2023-11-22浏览次数:95

在高级模式下,分光密度仪的色度测量包含很多方面。本文简单介绍了分光密度仪的色度功能机色度测量方法。

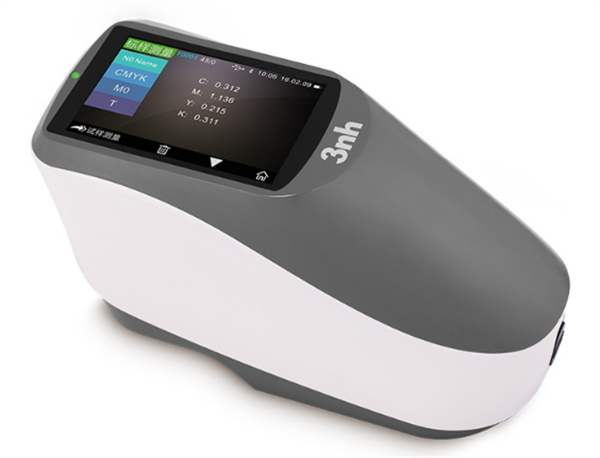

分光密度仪0


一、CIE色度功能

1. CIE L*a*b*

此功能基于人眼对颜色的感觉,其目的是为了达到感知上的一致性。其数值描述正常视力的人能够看到的所有颜色。L*表示亮度,a*表示从红色至绿色的范围,b*表示从黄色至蓝色的范围。

2. D+CIE L*a*b*

此功能可在相同结果区域查看指定密度结果和L*a*b*。设置密度颜色将显示指定印刷油墨(C、M、Y或K)或主导光谱密度响应。

3. CIE L*C*h*

此功能是一个等同于CIE L*a*b*色彩空间,主要区别在于在L**b*中,色彩值在笛卡尔坐标系统中绘制,而L*C*h*则是圆柱坐标系统。L*保持相同,但C*指颜色饱和度,h*为色相色调角。

4. D+CIE L*C*h*

此功能可在相同结果区域查看指定密度结果和L*C*h*。设置密度颜色将显示指定印刷油墨(C、M、Y或K)或主导光谱密度响应。

5. CIE XYZ CIE

假设了理论三原色XYZ,相应的形成了XYZ颜色空间,是基于人类颜色视觉的直接测定,并充当很多其他色彩空间的定义基础。Y刺激值表示颜色的亮度,同时亦表示色度;而X和Z刺激值只表示色度,不代表亮度。测量色彩的三刺激值是在匹配测试颜色所需的加色模式中三原色的数量。

6. CIE Yxy

此函数从XYZ值直接衍生而出。Y仍代表颜色的亮度,x和y是从XYZ值中计算而出的,为颜色的色品坐标。

CIE功能测量:

1、选择L*a*b*、D+CIE L*a*b*、CIE L*C*h*、D+CIE L*C*h*、CIE XYZ或CIE Yxy色度功能

2、轻触左下角设置图标,进入设置编辑界面

3、测量样品

4、查看数据

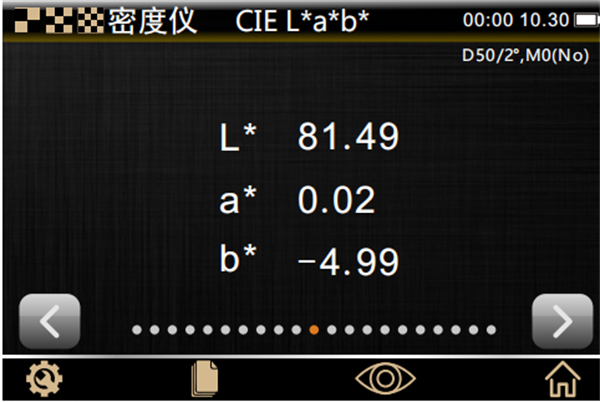

分光密度仪-色度测量


二、印版

此功能可用于在印版上确定色调或半色调色块的网点面积。印版测量:

1、选择印版功能

2、测量印版基材

3、测量实地色块

4、测量与所测量实地相应的色调色块

5、查看数据

6、继续进行与所测量实地相应的其他色调色块,或轻触屏幕左侧的实地色块并测量另一个实地色块。

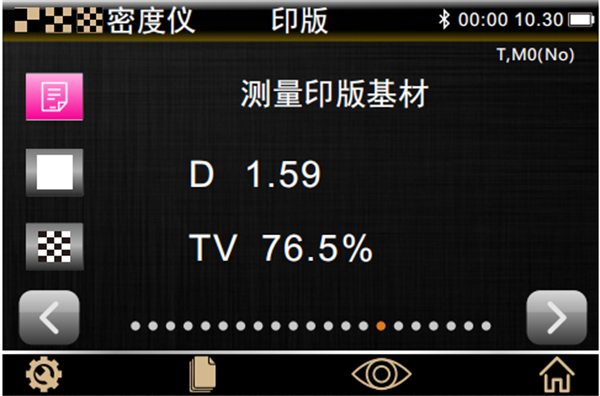

分光密度仪-色度测量2


三、反射率曲线图

此功能用曲线图的形式直观显示测量数据的反射率。样品和标准用不同颜色显示:白色为样品、蓝色为标准。

通过轻触翻页按钮,当前测试样品光波波长、试样反射率、试样反射率差值(基本比较模块中)以间隔10nm的间隔进行切换。反射率曲线图测量:

1、选择反射率曲线图功能

2、测量样品

3、查看数据

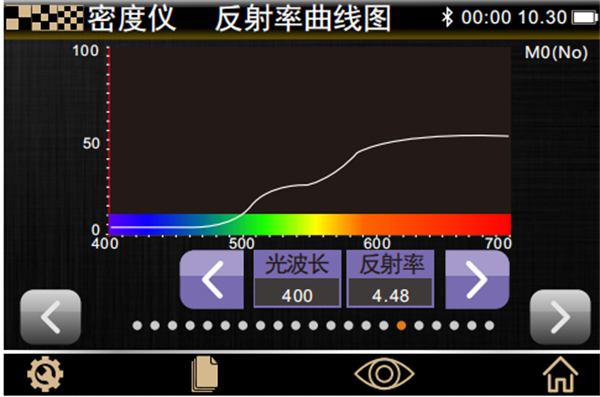

分光密度仪-色度测量3


四、纸张参数(部分型号)

此功能可报告黄度、白度数据。根据功能设置,可设置显示1至4行数据。纸张参数设置:轻触纸张参数测量界面左下角设置图标,可选择测试后出现的纸张参数,如图所示。

・黄度:用于评估黄色和近黄色样品,样品测量数字和黄度的目测等级相对应。

・白度:用于评估白色和近白色样品,样品测量数字和白度的目测等级相对应。

纸张参数测量:

1、选择纸张参数功能

2、测量纸张样品

3、查看数据

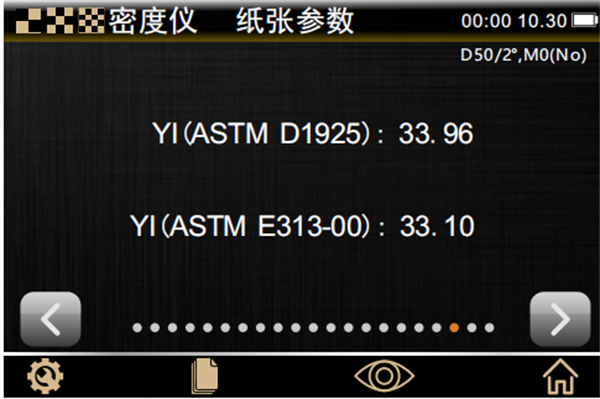

分光密度仪-色度测量5


五、颜色力度(部分型号)

此功能为绝对色彩力度K/S值,是对色彩浓度的测量。要确定色彩力度,必须首先选择一个可用的计算方式:最大K/S:在光谱曲线上的最小反射点计算K/S。平均K/S:通过取可视光谱中平均值来计算颜色力度。然后,选择用于确定颜色力度的油墨类型。用户可以选择透明油墨、不透明油墨或纺织品染料。

颜色力度测量:

1、选择颜色力度功能

2、按需求测量纸张

3、测量样品

4、查看数据

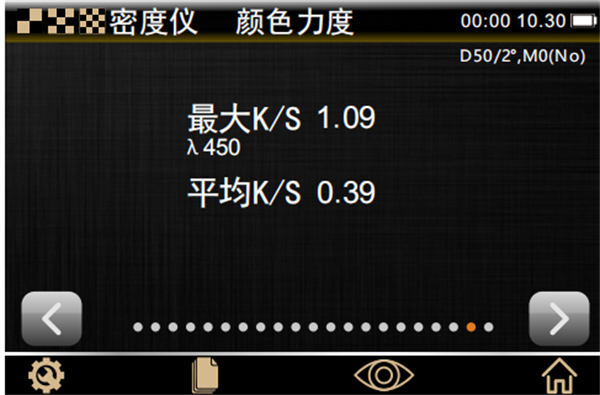

分光密度仪-色度测量6


六、不透明度(部分型号)

不透明度也叫遮盖度,此功能用于确定一种给定油墨或材料的不透明度如何。当在白色或黑色基材上印刷时,它能看出给定样品亮度的变化。当油墨在两种基材上测量之后,将提供遮盖度百分比结果(0=完全透明,100%=完全不透明)。

不透明度测量:

1、选择不透明度功能

2、测量样品在遮盖度卡片上的黑色部分

3、测量样品在遮盖度卡片上的白色部分

4、查看数据



分光密度仪-色度测量7
