色调值是什么？怎么测？这篇文章讲清楚

印刷品出现中间调发闷、暗调层次丢失、细节不清晰等问题，很多时候与色调值控制有关。那么，色调值到底是什么？如何测量？有哪些标准可以参考？本文围绕这几个问题展开，供印刷行业的朋友参考。

一、色调值的基本概念

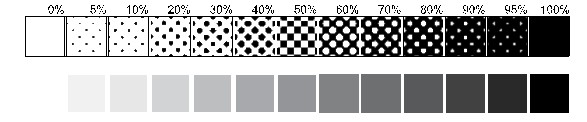

色调值（Colour Tone Value，CTV），也叫“印刷阶调值”或“网点面积率”，指的是单位面积内所有网点面积之和与总面积的比例，反映油墨在纸张上的覆盖程度，通常用百分比表示。

0%：白纸，无油墨覆盖

50%：网点半开半合，典型的中间调

100%：实地满版，油墨完全覆盖

简单来说，色调值越大，印刷颜色越深、越饱满；色调值越小，颜色越浅、越淡。控制好色调值，有助于保证印刷品从亮调到暗调的层次过渡，让画面细节清晰、色彩还原更真实。

二、色调值的相关标准

色调值的测量与计算，已有一些国内外标准可供参考：

1. T/GDPRA 001-2024

《印刷流程控制的色调值（CTV）计算及应用要求》

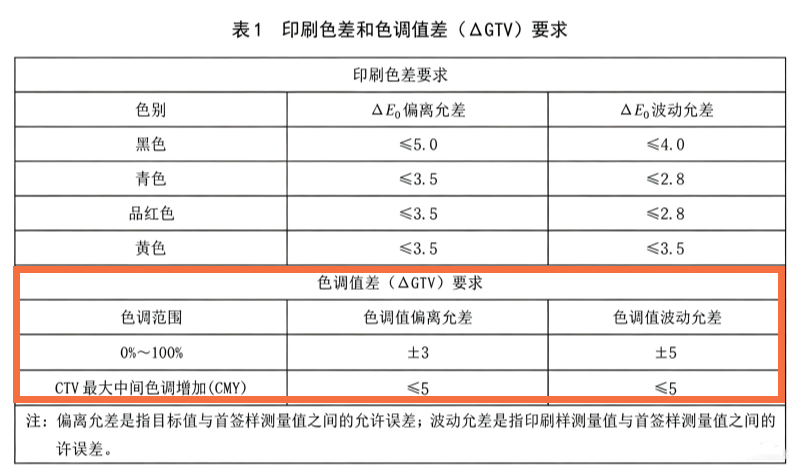

该团体标准规定了CTV的计算方法、操作流程及应用要求，适用于涂布白卡纸和灰底白纸板的传统印刷。其中提到：

0%~100%范围内，色调值的偏离允差为±3，波动允差为±3

CMY三色最大中间调增幅：偏离允差≤5，波动允差≤5

2. GB/T 41467-2022

《印刷技术 专色阶调值的测量与计算》

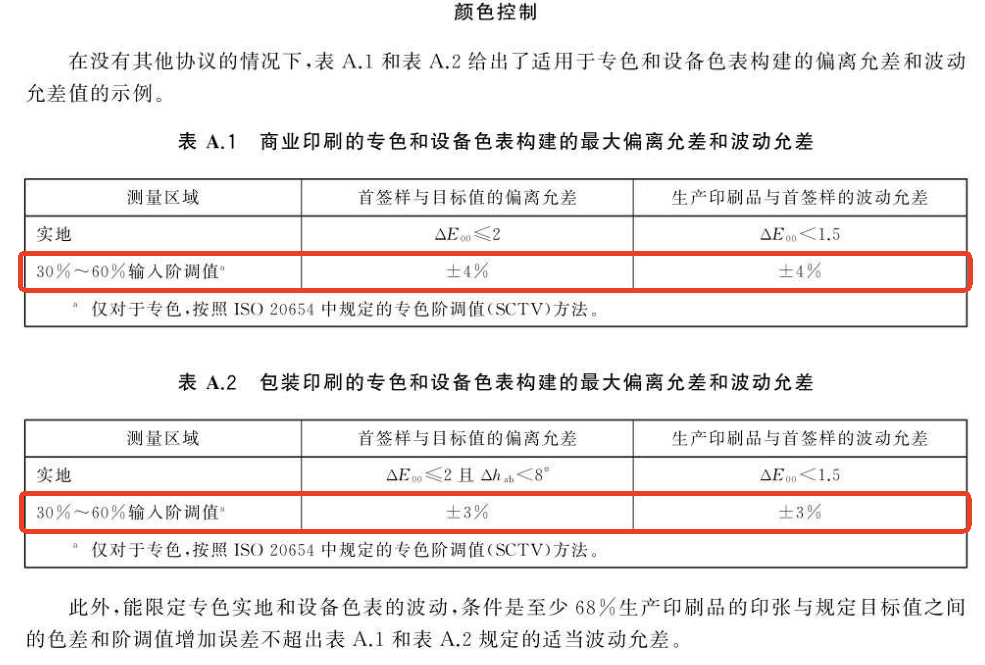

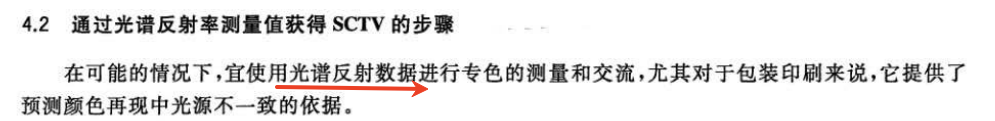

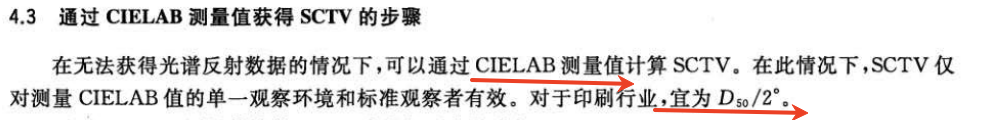

等同采用ISO 20654:2017，给出了一种评估专色油墨中间阶调的度量方法，可从实地油墨、承印物和中间阶调色块的光谱反射率或CIELAB值计算得到专色阶调值（SCTV）。

3. GB/T 43856-2024

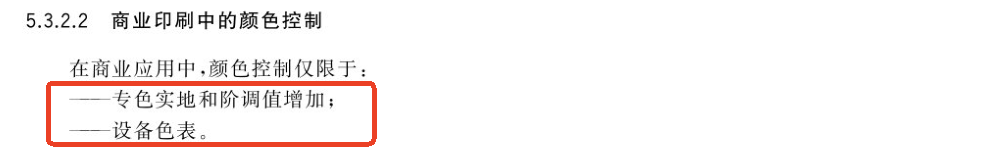

《印刷技术 印刷工作流程的颜色一致性》

该标准规定了印刷工作流程的要求，并描述了阶调和颜色再现的评价方法。

三、色调值的测量方法

测量色调值的核心，是准确测量网点面积率。行业常用的是密度测量法：通过密度计测量加网区域的密度和同一色墨的实地密度，再通过公式计算得出网点面积率。

常用计算公式

默里-戴维斯公式：密度法的基础公式

优尔-尼尔森公式：引入n值修正系数，适合特定纸张与油墨组合

SCTV（ISO 20654）：基于色度学原理，与视觉外观匹配度较高，适合专色

测量步骤（以PS530分光密度仪为例）

设置与校准：开机校准，选择“密度/TVI”测量模式

测量纸张：测量承印物白度，建立基准

测量实地：测量100%实地色块的密度

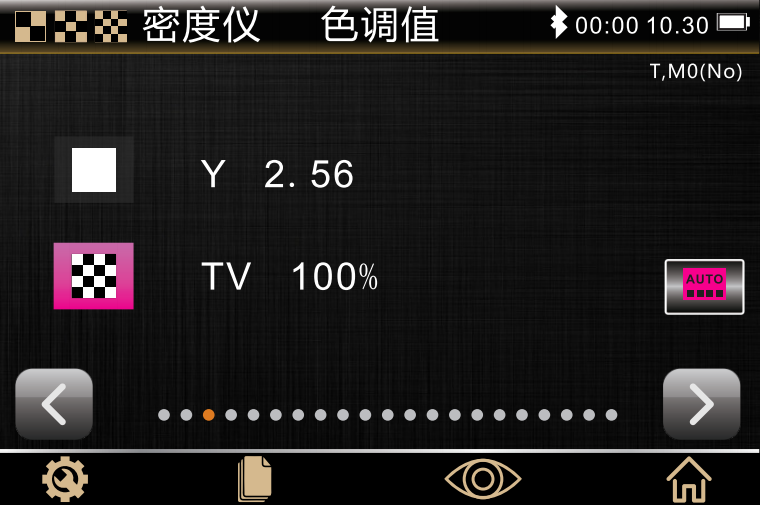

测量网点色块：测量对应的色调色块，仪器自动计算并显示实测色调值（网点面积）

四、色调值的测量仪器

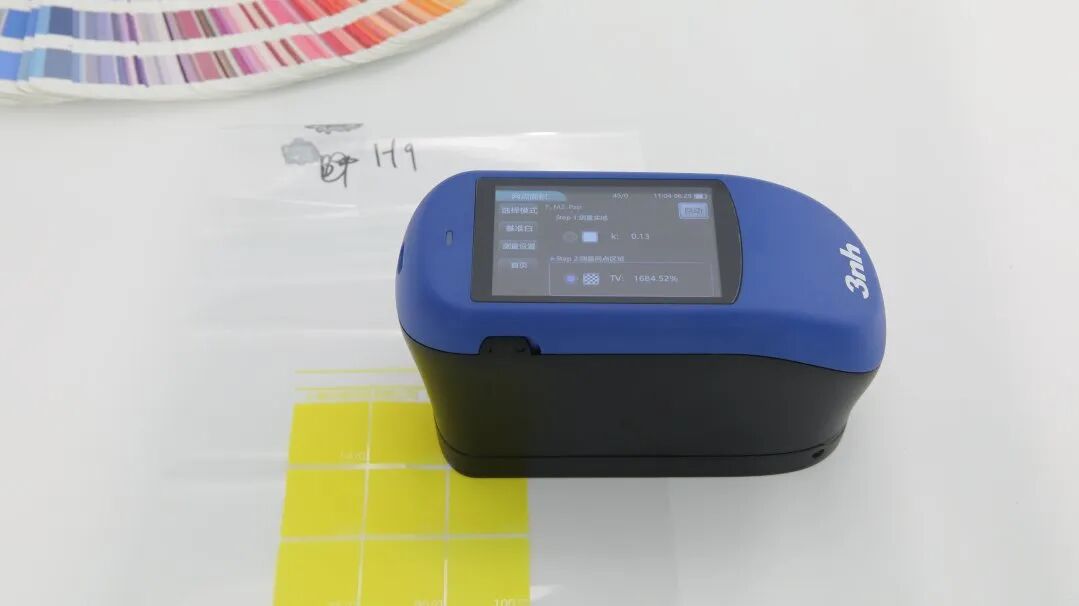

测量色调值，密度仪是比较常用的工具。三恩时PS530、TS1060、YD5050三款分光密度仪，均采用45/0环形均匀照明光学系统，可测量密度值、密度差、网点面积、网点增大、叠印、印刷反差、色调误差和灰度等印刷参数。

PS530（通用型）

配备7种测量口径（Φ11mm、Φ10mm、Φ6mm、Φ5mm、Φ3mm、Φ2mm、Φ1.5mm），适应多种场景

密度重复性≤0.01D，色度ΔEab≤0.02，台间差ΔEab≤0.20

支持Netmetric校正

适用于印刷、精密电子、菲林制版、纺织印染等通用场景

TS1060（高精度型）

同样配备7种测量口径

密度重复性≤0.001D，色度ΔEab≤0.02，台间差ΔEab≤0.18

通过一级计量认证

适合对精度和数据可靠性有更高要求的场景

YD5050（高精度分光密度仪）

提供Φ2mm、Φ4mm、Φ8mm三种口径可选（定制单一口径）

密度重复性≤0.01D，色度ΔEab≤0.03，台间差ΔEab≤0.18

符合ISO 5-4与CIE No.15标准，支持M0、M1、M2、M3全测试条件

适用于油墨印刷、造纸、纺织印染等领域

选型参考

日常品控：PS530

对精度和数据可靠性要求较高：TS1060

样品形状较为规整：YD5050

色调值的控制是印刷品质管理中的一个环节，合适的测量工具和方法可以帮助更好地把握这一指标。如果对色调值测量或仪器选型有进一步疑问，欢迎与我们交流。
