iQstest核心模块全解析：从解析力到色彩光影，一台软件覆盖主要评测维度

在影像设备的研发与品控中，图像质量评测往往涉及多个维度：镜头解析力够不够、色彩还原准不准、白平衡稳不稳定、动态范围宽不宽、画面有没有畸变和坏点。每一项都需要对应的分析工具，如果每测一个指标就换一套软件，效率很难提上来。

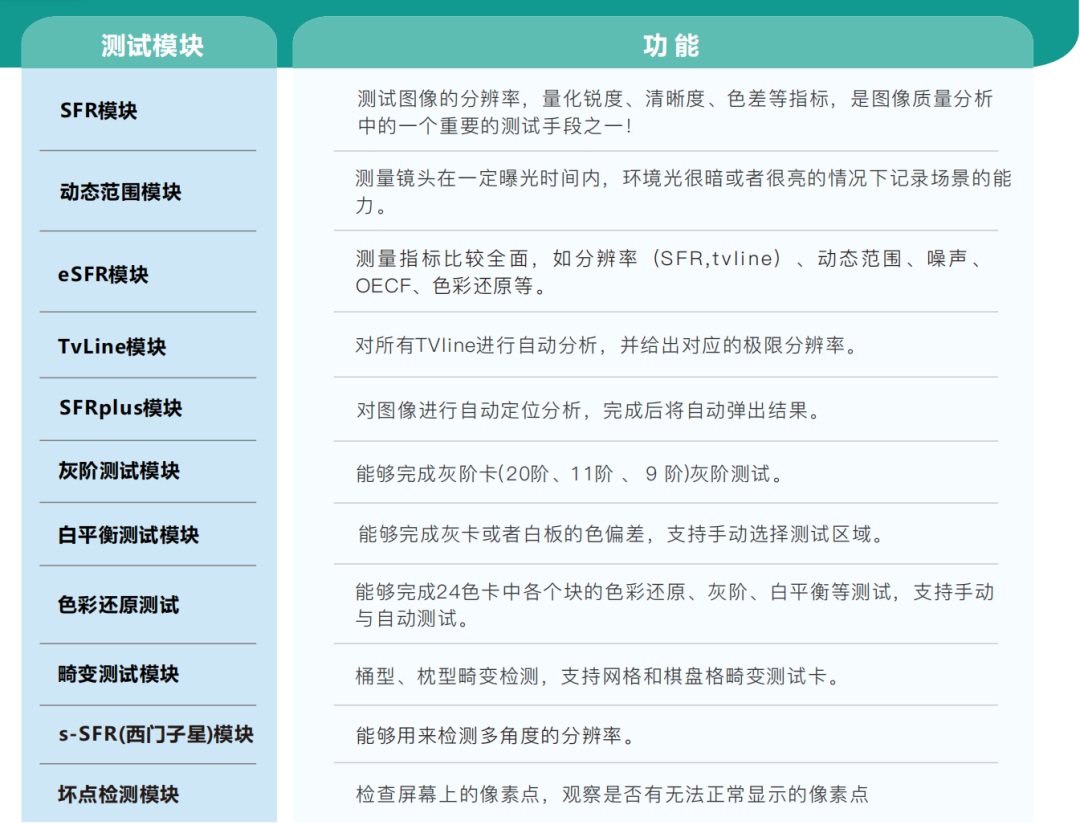

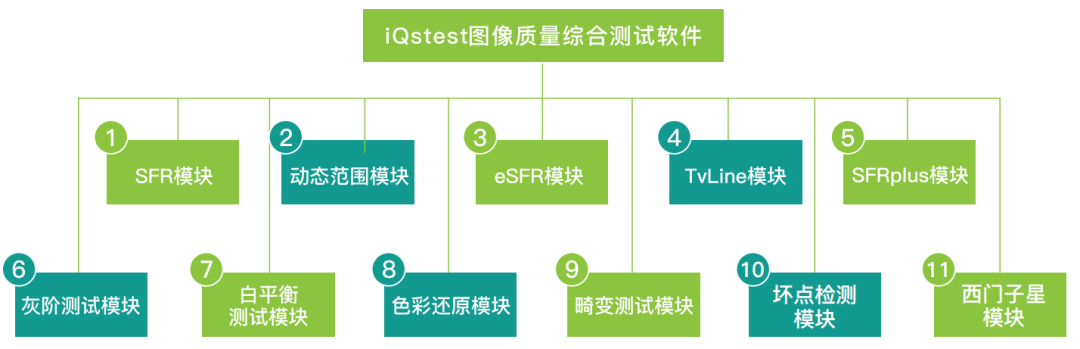

iQstest图像质量综合测试软件的做法，是把这些分散的评测需求整合到一个平台上。目前软件已开发10多个专业分析模块，覆盖影像设备主要性能维度的检测需求。一套软件，基本能把日常图像评测的常见项目都跑一遍。

解析力测试：看清细节的能力

解析力是摄像头最基础的指标，也是iQstest模块覆盖最全的部分。

SFR模块：这是最常用的解析力分析模块。通过分析测试卡上的斜边图案，计算空间频率响应曲线，得出MTF50、MTF10等关键数据。简单说，就是量化“这颗镜头能把多细的线条拍清楚”。

eSFR模块：e-SFR测试卡在标准斜边的基础上，增加了灰阶、色彩色块等图案。用eSFR模块分析，一次拍摄就能同时获得解析力、动态范围、色彩还原等多组数据，效率比较高。

SFRplus模块：针对大尺寸测试卡设计，适合广角镜头和需要多点分析的场景。可以在画面不同区域分别计算SFR，评估边缘和中心的解析力一致性。

TvLine模块：输出电视线数据，这是安防监控行业常用的解析力评价指标。相比MTF曲线，TvLine数值更直观，适合产线快速判定。

sSFR（西门子星）模块：通过分析西门子星图案的模糊程度来评估解析力。这种图案对焦准确度要求低，适合快速测试场景。

色彩与光影：还原真实的能力

解析力管“清不清楚”，色彩和光影管“像不像真的”。

色彩还原分析模块：使用24色卡拍摄后，软件自动识别每个色块，计算实际色值与理论色值之间的偏差。输出结果包括色彩还原误差、饱和度、色相偏移等数据。对于手机、相机、安防监控等对色彩准确性有要求的设备，这个模块是必测项。

白平衡测试模块：评估摄像头在不同色温光源下还原白色的能力。从暖黄灯光到冷白日光，白平衡不准会导致画面整体偏色。模块会输出色温偏差和色调偏移数据，帮助研发判断AWB算法是否需要优化。

灰阶测试模块：通过拍摄灰阶卡，分析摄像头从黑到白的灰度过渡是否平滑。灰阶响应曲线可以反映摄像头的对比度和层次还原能力。

动态范围测试模块：支持自动和手动两种分析模式。用宽动态范围测试卡拍摄后，软件分析画面中亮部和暗部的细节保留情况，输出动态范围数值。对于车载影像、安防监控等经常面对逆光场景的设备，这项测试尤其重要。

其他关键指标：畸变与坏点

除了清晰度、色彩和动态范围，iQstest还覆盖了两个容易被忽视但影响体验的指标。

Distortion（畸变）分析模块：使用网格畸变卡拍摄后，软件自动识别网格节点，计算径向畸变和切向畸变数值。广角镜头和环视系统的畸变控制是测试重点，畸变如果偏大，画面里的直线会变弯，影响视觉判断。

坏点检测模块：分析传感器是否存在常亮或常暗的像素点。坏点数量超标会直接影响成像质量，尤其是暗光环境下的画面纯净度。

数据不只是数字，还要看得懂

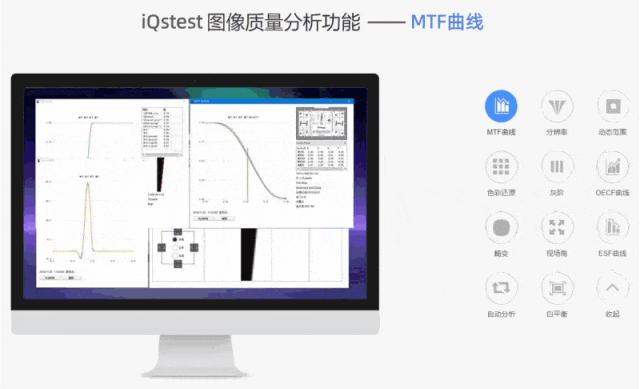

iQstest的一个特点是，分析结果不只是给出一串数字，而是通过精确的曲线和图表呈现。SFR曲线、灰阶响应曲线、色彩误差矢量图、动态范围曲线——这些可视化的结果，让枯燥的数据变得直观。

对研发团队来说，曲线图比数字更容易定位问题。SFR曲线在某个频率突然跌落，说明镜头在那个空间频率存在解析力短板；色彩误差矢量图偏向某个方向，说明AWB或色彩校正矩阵需要调整。

对品控团队来说，图表形式的报告也更便于跨部门沟通。测试结果一目了然，不需要每个人都去理解背后的公式。

谁在用这些模块？

iQstest的模块覆盖了影像设备从研发到量产的多个环节。研发工程师用它来验证镜头模组的各项性能，为ISP调优提供数据依据；产线品控用它来做批量抽检，自动判定产品合格与否；第三方检测机构用它来出具标准化报告，支持ISO、CPIQ等国际标准。

如果您正在搭建摄像头评测实验室，或者希望提升产线图像检测的效率，iQstest的模块化设计提供了一个相对灵活的选择——需要测什么，就调用对应的模块，不用为每个指标单独配置软件。从解析力到色彩光影，从畸变到坏点，一套软件覆盖主要评测维度。
