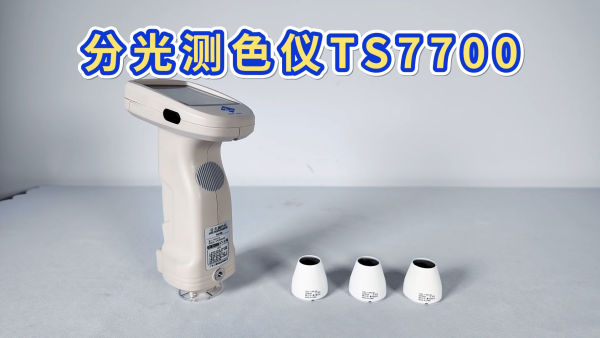

三恩时TS7700分光测色仪在金属外壳质量检测中的应用

在高端制造业中，金属外壳的色彩一致性是产品质量与品牌形象的核心要素。三恩时TS7700分光测色仪凭借其卓越的测量精度、专业的适应性和高效的流程整合能力，为金属外壳制造行业提供了科学、可靠的色彩质量管理解决方案，确保每一件产品都呈现出精准一致的视觉魅力。

一、专为金属表面测量设计的技术优势

金属外壳表面通常具有高光泽度、特殊纹理以及可能存在的金属闪光效应，这对颜色测量仪器提出了极高要求。三恩时TS7700采用国际CIE推荐的D/8（漫射照明，8度接收）几何光学结构，符合CIE No.15、GB/T 3978、GB 2893、ASTM E1164等多种国际国内标准，能够有效应对高反射性金属表面的测量挑战。

其核心光学系统采用平面光栅分光技术和硅光电二极管阵列探测器（双列40组），在400-700nm的可见光波长范围内提供小于10nm的光学分辨率，确保能够精确捕捉金属表面最细微的颜色差异和光泽变化。

仪器配备Φ40mm积分球和组合全光谱LED光源（含UV光源），提供了稳定且均匀的照明环境，有效减少因金属表面反射特性造成的测量误差。

TS7700支持SCI（包含镜面反射光）和SCE（排除镜面反射光）同步测量模式。对于金属表面，SCI模式可获取总体的色彩印象，而SCE模式则更接近人眼的主观视觉感受，两者结合可全面评估金属外壳的表观颜色特性，为质量控制提供多维数据支持。

二、应对金属外壳测量的专业解决方案

针对金属外壳的多样性和特殊形状，TS7700提供了灵活的配置选项：

多测量口径：标配Φ8mm和Φ4mm两种测量口径的平台适配器和尖嘴适配器，共4个测量口径。Φ8mm口径适用于较大平面区域的测量，而Φ4mm小口径则能精准测量金属小部件、曲面部位或异型结构的凹陷区域，确保全面覆盖各种尺寸和形状的金属外壳检测需求。

摄像头取景定位功能：内置摄像头可实时取景，能精准判断被测部位是否为目标中心，极大提升了定位的准确性和测量效率，尤其适用于需要精准对位的金属商标、铭牌等区域的色彩检测。

稳定片平台定位：提供稳定的测量平台，确保仪器与金属样品表面保持垂直和紧密贴合，避免因外界光线泄漏干扰测量结果，保证数据的重复性和准确性。

三、卓越性能确保测量准确性与一致性

TS7700在关键性能指标上表现出色，足以满足金属外壳制造业的严苛要求：

极高的重复性：色度值重复性精度达到ΔEab 0.03以内*（MAV/SCI，预热校正后），这意味着对同一金属样品进行多次测量，结果高度一致，确保了质量控制的可信度。

优异的台间差：台间差控制在ΔEab 0.15以内*（BCRA系列Ⅱ 12块色板测量平均值），保证同一生产线下多台TS7700测量数据的高度一致性，便于不同车间、不同产线之间的色彩数据交换与协同。

快速测量：单次测量时间仅约1.5秒（同时测试SCI/SCE约3.2秒），支持单次测量和平均测量（2~99次）模式，适应生产线快节奏的检测需求，提升整体质检效率。

四、全面数据支持与智能化管理

TS7700提供丰富的颜色数据和强大的软件支持，为金属外壳的色彩管理提供深度洞察：

全面的颜色指标体系：支持 CIE LAB, XYZ, Yxy, LCh, CIE LUV, HunterLab 等多种颜色空间，以及 ΔEab, ΔE94, ΔEcmc, ΔE00** 等多种色差公式，能够全面评估金属外壳的颜色特性。

大容量数据存储：可存储1000条标准色和30000条样品数据，便于建立金属外壳颜色数据库，进行质量追溯和趋势分析，长期监控生产线的色彩稳定性。

专业软件扩展：配备高端颜色管理软件，连接电脑后可实现更多功能扩展，如生成详细的质量报告、进行色彩数据分析、建立颜色公差标准等，实现数字化色彩管理。

五、金属外壳测色的实际应用流程

使用TS7700进行金属外壳颜色质量控制，通常遵循以下标准化流程：

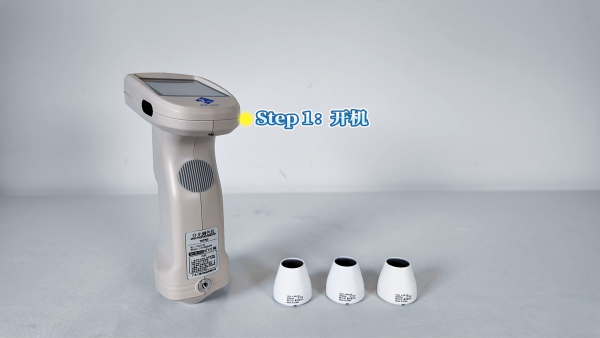

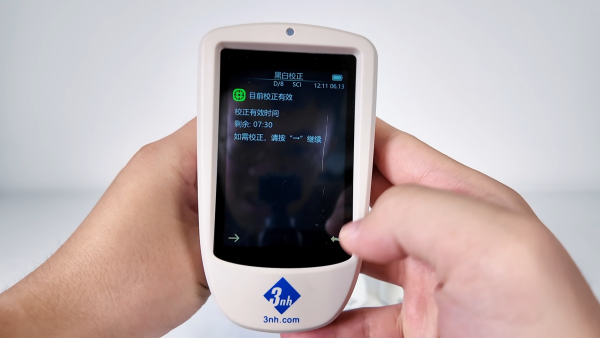

仪器校准：测量前使用随附的黑白校正盒进行校准，以消除仪器自身可能产生的漂移，确保测量基准的准确性。校准是保证数据可靠性的基石。

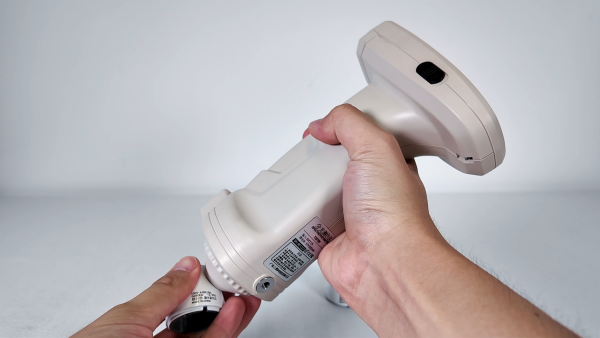

样品准备与定位：清洁待测金属表面，避免指纹、油污或灰尘影响。根据被测区域的大小和形状选择合适的测量口径（Φ8mm或Φ4mm）。利用摄像头取景或稳定片平台精确定位。

测量执行：将测量口紧密贴合样品表面，触发测量。对于不均匀的金属表面（如拉丝纹理、喷砂处理），建议在不同位置进行多次测量并计算平均值。

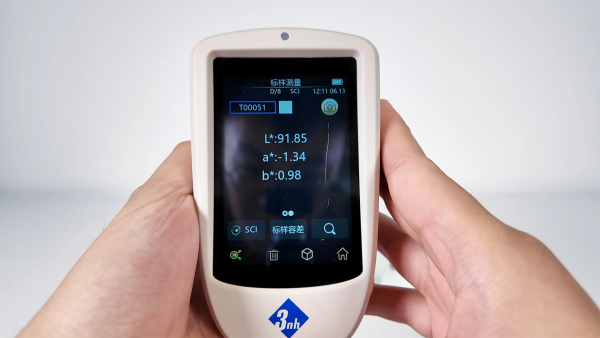

数据分析与判断：仪器屏幕直接显示L*（明度）、a*（红绿）、b*（黄蓝）值以及与标准色的ΔE总色差值。根据企业内部制定的颜色容差标准（如ΔE<0.5为优秀，0.5<ΔE<1.0为可接受，ΔE>1.5为不合格）快速判断产品是否合格。

数据记录与追溯：保存测量数据，便于后续生成质量报告和进行生产趋势分析，实现产品质量的全程可追溯。

六、在金属制造业的广泛应用

TS7700分光测色仪适用于多种金属表面处理的质量控制：

阳极氧化铝件：精准测量阳极氧化层颜色的一致性，确保不同批次产品无色差。

电镀部件：监控电镀层（如镀镍、镀铬、镀锌）的颜色和光泽度，符合汽车、家电等行业的严苛标准。

喷涂金属外壳：测量喷涂后的颜色是否与标准色板一致，广泛用于电子产品、户外设备等领域。

金属拉丝与喷砂表面：即使表面有纹理，也能通过科学测量方法评估其颜色特性。

七、选购与使用建议

选择TS7700用于金属外壳测色时，应考虑：

测量需求：根据产品尺寸和精度要求选择合适配置（如小口径配件对于小型金属件至关重要）。

标准制定：结合行业标准和客户要求，制定内部科学合理的颜色容差范围。

培训支持：确保操作人员接受专业培训，掌握正确的测量姿势和仪器校准方法。

日常使用中，需注意：

定期校准：保证测量基准准确。

表面清洁：测量前确保金属表面洁净。

环境控制：在温度稳定（0~40℃）、洁净干燥的环境中进行测量，避免环境光干扰。

三恩时TS7700分光测色仪为金属外壳的颜色质量管理提供了科学、客观、高效的测量手段。其高精度测量能力、多口径适配特性以及智能化数据管理功能，使其能够满足各种金属表面处理工艺的色差检测需求，帮助企业提升产品外观品质一致性，降低返工成本，增强品牌市场竞争力。在高端制造和质量要求日益严格的今天，投资像TS7700这样的专业测量仪器，对于金属制造企业来说是一项提升核心竞争力的重要战略决策。
